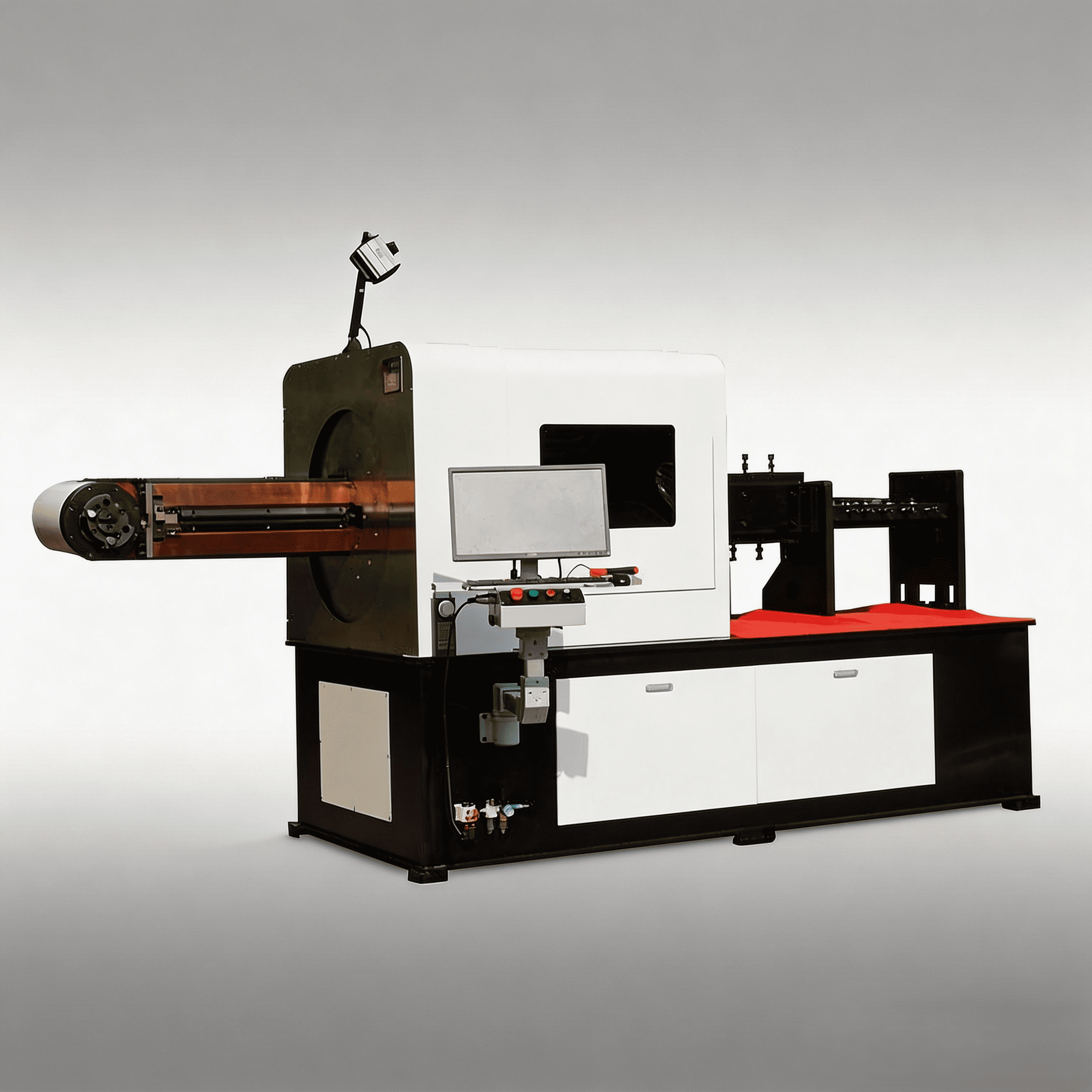

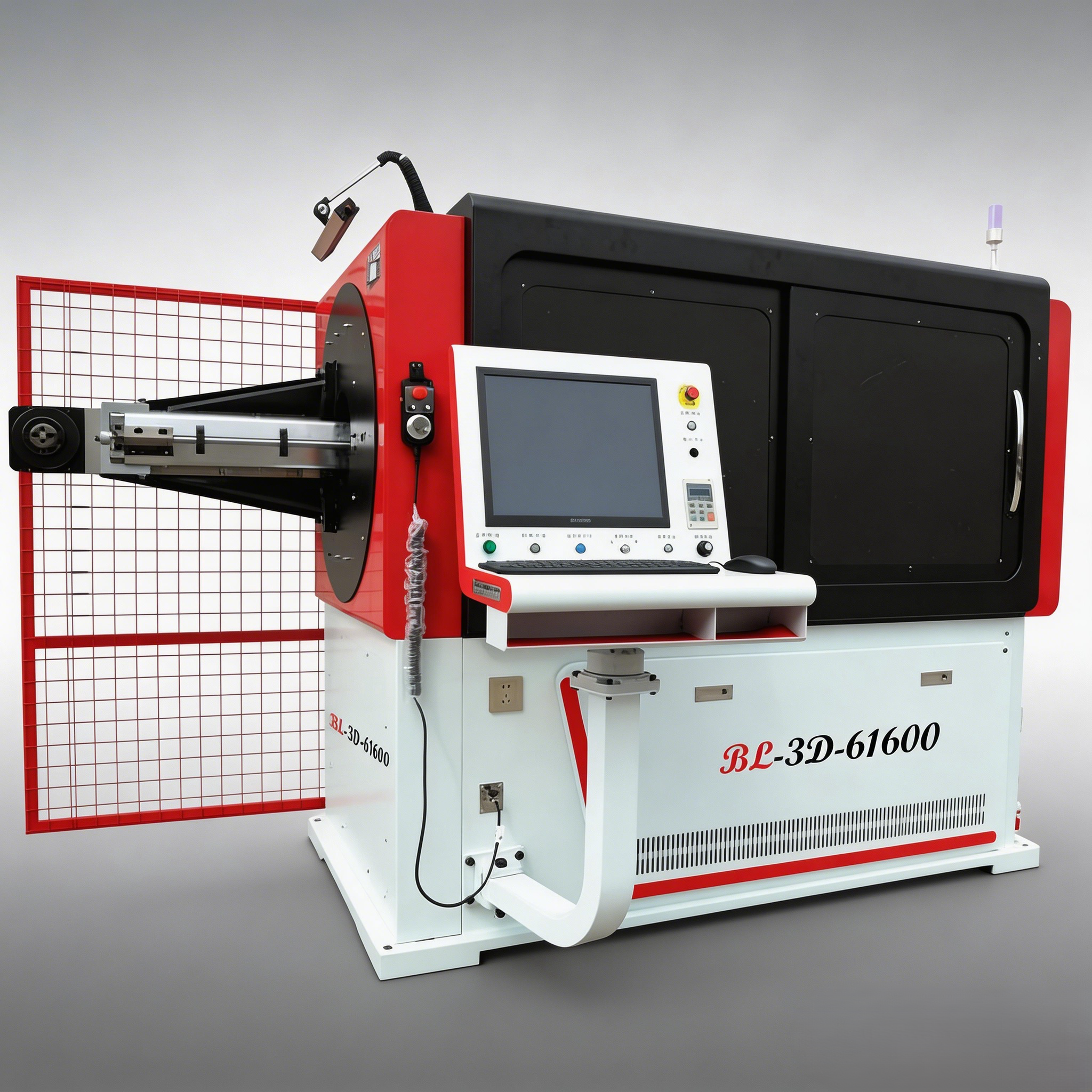

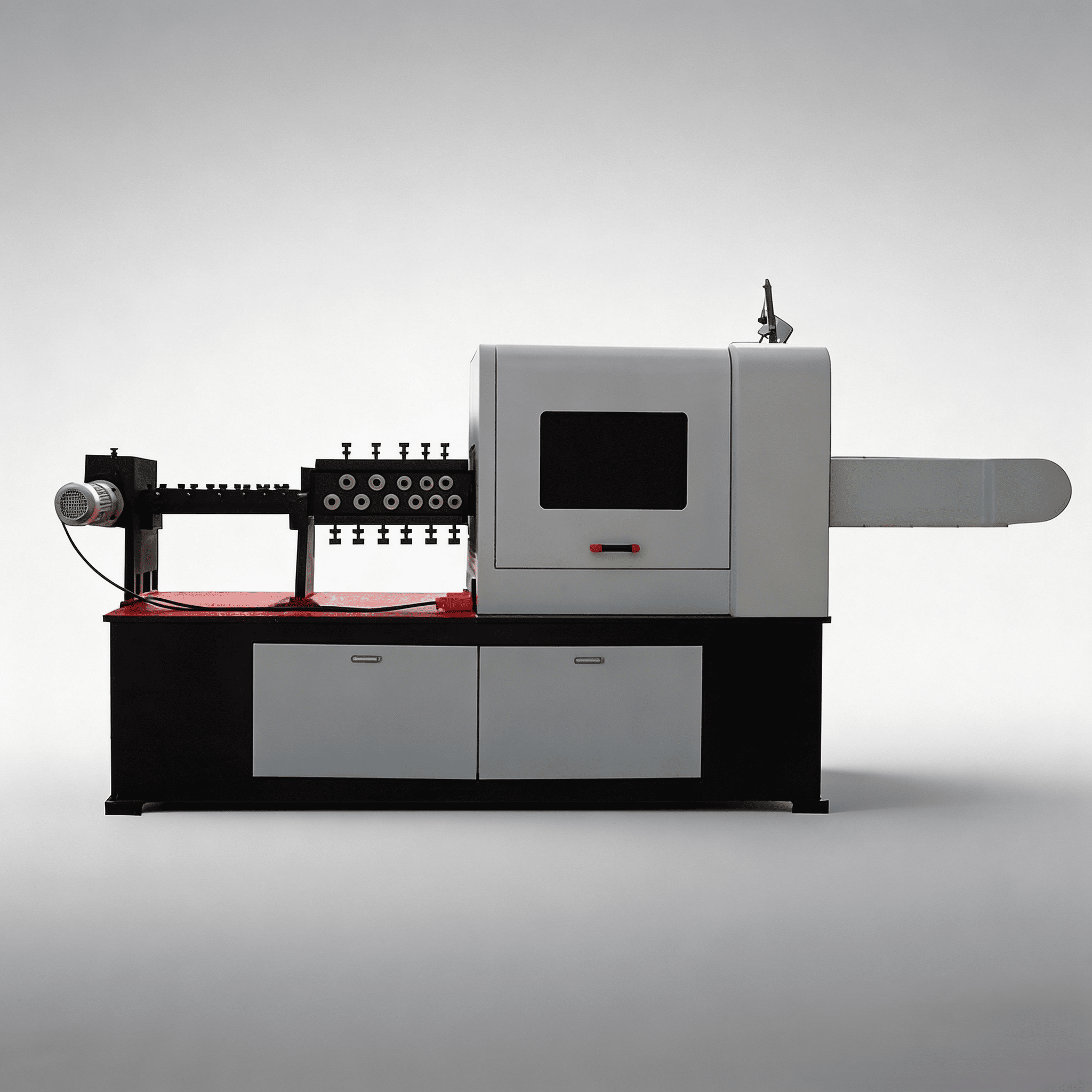

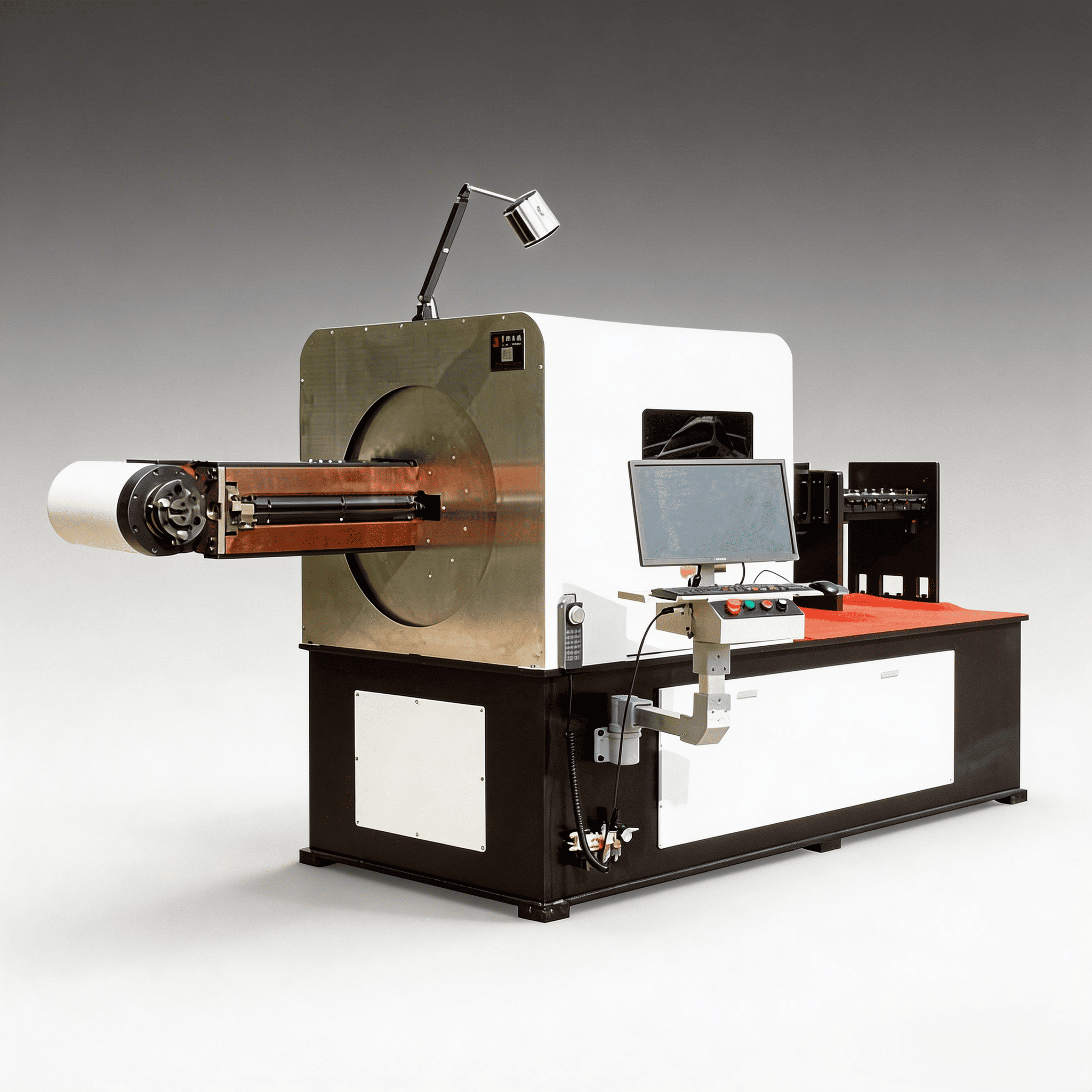

BL-3D-61600 3D-Drehkopf-CNC-Drahtbiegmaschine
BL-3D-61600 ist ein 3D-Drehkopf-CNC-Drahtbiegmaschine, entwickelt für komplexe räumliche Biegungen von Draht mit extra großem Durchmesser. Geeignet für Weichdraht Φ8,0–16,0 mm und harte Leitung Φ8,0–12,0 mm, kombiniert er eine fortschrittliche Rotationskopfstruktur mit einem leistungsstarken 24-kW-Servoantriebssystem und einem 800 mm Biegehub, um außergewöhnliche Flexibilität für anspruchsvolle dreidimensionale Drahtformanwendungen zu bieten. Ihr starrer 5800-kg-Maschinenrahmen, der 11-kW-Drahtzuführungsmotor und die Hochgeschwindigkeits-CNC-Steuerung gewährleisten einen zuverlässigen, kontinuierlichen Betrieb und machen ihn zu einer idealen Lösung für schwere Maschinen, Fahrzeugchassiskomponenten, Baugeräte, Infrastrukturprodukte und andere industrielle Anwendungen, die komplexe, schwere Drahtbiegungen erfordern.
Produktvorteile
Anpassungsfähigkeit von Draht mit extra großem Durchmesser
Unterstützt extra dicke Drähte (weiche Φ8,0-16,0 mm / harte Φ8,0-12,0 mm) mit 800 mm ultralanger Biegehub, die vollständig die Umformanforderungen schwerer, großspuriger Industriebauteile erfüllt.
3D-Drehkopf & Hochleistungskonfiguration
Ausgestattet mit einer 3D-Drehkopfstruktur (für komplexe räumliche Formung) + 11 kW Hochleistungsdrahtzuführungsmotor + 5,5 kW Dreharmmotor, Gesamtleistung bis zu 24 kW, was eine hohe Leistung für schwere Drahtverarbeitung gewährleistet.
Stabile Schwerlastleistung
Der 5800KG superschwere Maschinenrahmen eliminiert Vibrationen bei hoher Belastung; 300 mm±0,1 mm Drahtzufuhrgenauigkeit und 90°±0,2° Winkelgenauigkeit garantieren eine gleichbleibende Formqualität von Drahten mit großem Durchmesser.

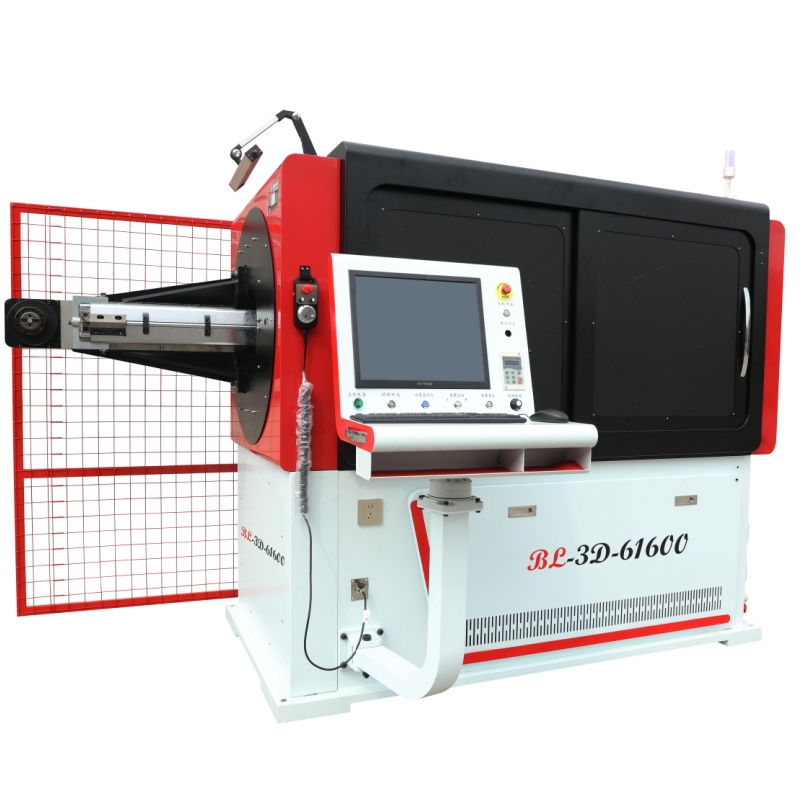

Konstruiert für das Hochleistungs-3D-Umformen mit extra großem Draht
Der BL-3D-61600 ist eine erstklassige, schwerlastige 3D-Drahtformlösung. Es liefert stabile räumliche Geometrie, strenge Toleranzen und zuverlässige Leistungen und erfüllt damit die hohen Standards von Schwermaschinen, Baustahlkonstruktionen und großflächiger industrieller Bauteilfertigung.
-
Spezialisiert auf Drähte mit extra großem Durchmesser (weiche Φ8,0-16,0 mm / harte Φ8,0-12,0 mm)
-
3D-Rotationskopf-Design für komplexe räumliche Biegungen
-
2000KG Großlast-Automatikzufuhr für kontinuierliche Schwerlastproduktion
Technische Spezifikationen
Technische Daten

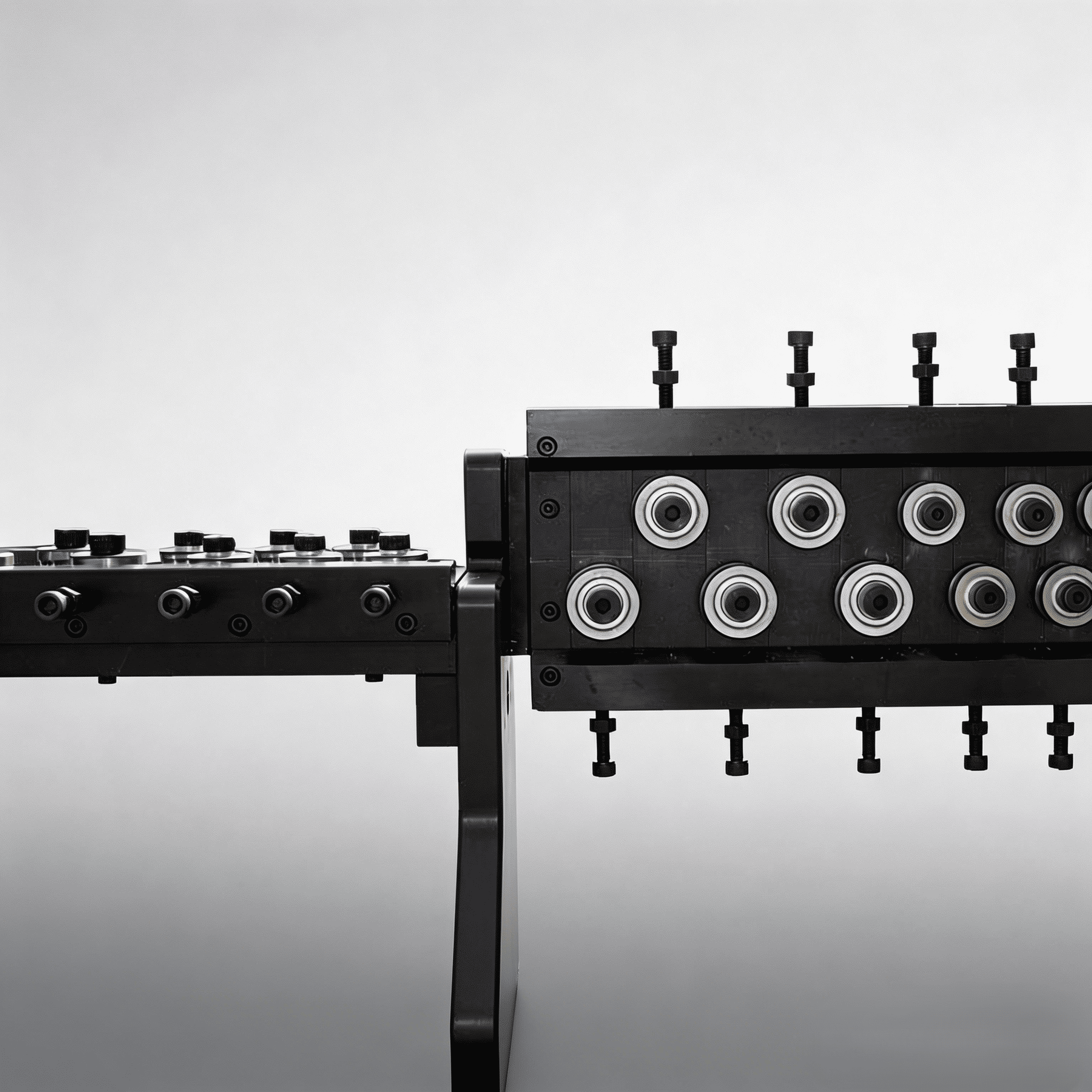

Automatische Zuführinformationen
Maschine in Betrieb
BL-3D-61600
BL-3D-61600: 3D-CNC-Drahtbiegemaschine mit rotierendem Kopf für besonders große Drähte (Φ8,0–16,0 mm weich / Φ8,0–12,0 mm hart), die schweres 3D-Komplexformen mit 800 mm Biegehub ermöglicht.

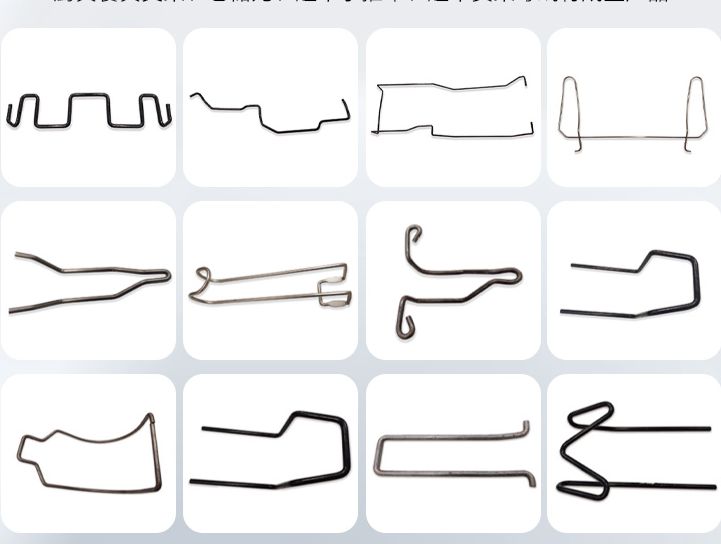

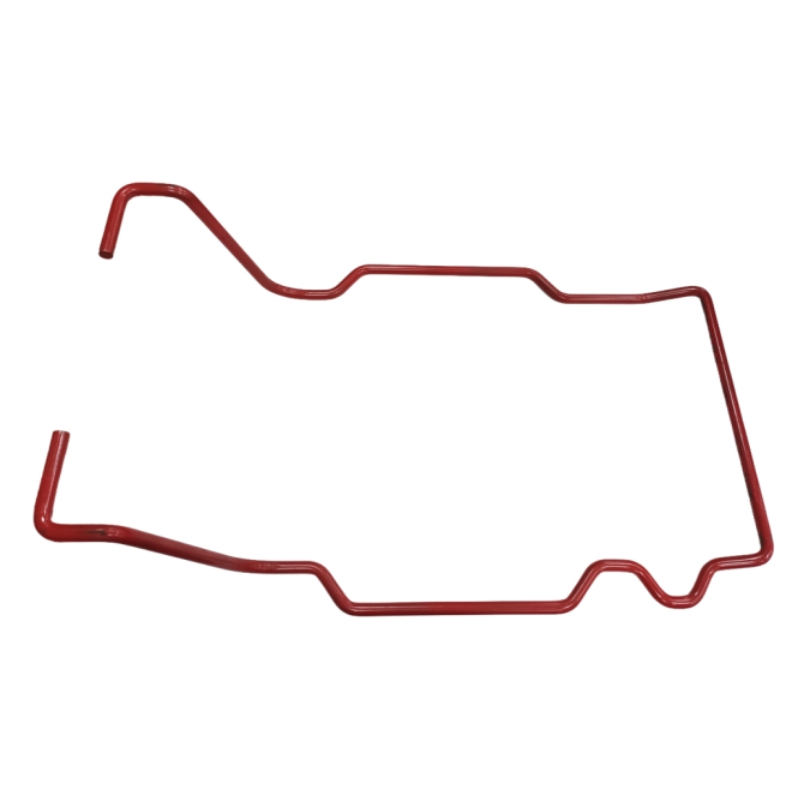

Anwendungsbeispiele
Die Drahtbiegmaschinen sind für hochpräzise Automobilkomponenten konzipiert und spezialisieren sich auf Teile wie Scheibenwischerverbindungen und andere komplexe Metalldrahtbaugruppen.
Brauchen Sie eine individuelle Lösung?
Laden Sie Ihre Zeichnungen oder Spezifikationen hoch. Unsere Ingenieure werden die Machbarkeit analysieren und innerhalb von 2 Stunden einen Produktionsplan erstellen.
